SIC43NT电子标签芯片NDEF加密URL

SIC43NT 是一款 NFC 论坛 2 类标签 IC，具有射频检测/篡改 (RFD/TD) 引脚，可配置为射频场检测输出引脚或篡改检测输入引脚。
在第一个目的中，RF 检测引脚可以配置为产生唤醒输出到 MCU，以将系统从睡眠状态唤醒。该功能可用于蓝牙配对、WIFI设置、无线认证等多种应用。片上存储器足​​以存储电子设备和嵌入式系统所需的配对信息。为了服务于不同的设计，RF 检测引脚也可以设置为：

(1) 1.8V输出电压模式，其中RFD引脚直接连接I/O；或者

(2) 开漏模式，在该模式下可以将逻辑转换为 MCU VDD 电平。

此外，RFD 引脚可以配置为在篡改证据检测模式下运行，在这种模式下，可撕裂导体通常连接在 RF 检测引脚和标签的接地引脚之间。该模式专为防篡改应用而设计。RFID/NFC 设备可以通过特殊命令监控引脚的状态，以检查导体是否已被切断或仍处于安全状态。

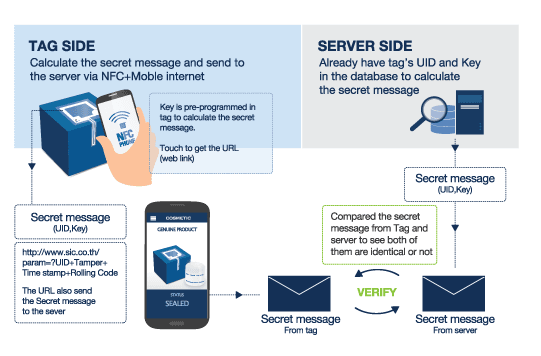

SIC43NT NDEF 响应可以配置为篡改检测，包括动态 NDEF 数据，其中包含标签的篡改状态和滚动代码。这两个数据会在用户设置的动态数据指针对应的位置镜像到NDEF消息中。

• 篡改状态指示标签的 RFD 引脚（在篡改证据检测器模式下）是否已断开连接。
• 滚动码是一次性生成的数据，可用于检查标签的真实性。它由具有 80 位密钥的安全密码模块生成。

此外，标签可以配置为仅在满足特定条件时才在 NDEF 消息中镜像这些动态数据：要么仅在标签未被篡改时镜像数据，要么仅在标签被篡改后镜像。

突出特点

• NFC 论坛类型 2 标签
• 用于三种操作模式的可配置引脚：
  • 射频场检测
  • 篡改证据检测
  • 睡眠模式
• 动态 NDEF 消息
• 包含 UID、篡改证据消息和滚动代码
• 镜像到原始 NDEF 消息中
• 可以由标签的篡改状态触发
• 密码保护
• 使用滚动码验证标签真实性（可选）
• 安全篡改状态解码以防止消息伪造（可选）

接口和外设

• 基于 ISO14443A 的射频接口，106 kbps 数据速率
• 真正的防撞
• 射频检测模式下可配置的输出类型
  • 开-漏模式
  • 1.8V – 输出模式
• 片上电容 50 pF 存储器
• 工厂编程的 7 字节 UID
• 具有防撕裂保护的锁定字节
• 144 字节用户内存
• 配置功能专用内存：密码认证、Pin配置、滚动码配置
• 用于时间戳和篡改状态的专用内存
• 启用 NDEF TLV 消息的 EEPROM 组织
• EEPROM 擦除/写入周期高达 500,000 次
• EEPROM 内存保存长达 10 年

运行条件

• 13.56MHz工作射频
• 工作温度从 -40 oC 到 85 oC

包裹

• 带有 Au-Bump 补充的晶片上晶片
• 晶圆图 – XML、TXT、SECSI
• UID 摘要

补充

• 晶圆图-XML、TXT、SECSII
• UID 摘要

应用

防伪理念

• 防篡改贴纸和标签
• 智能包装
• 代金券和优惠券
• 产品认证
• NFC 唤醒设备和电器
• 蓝牙和 Wi-Fi 配对
• 玩具
